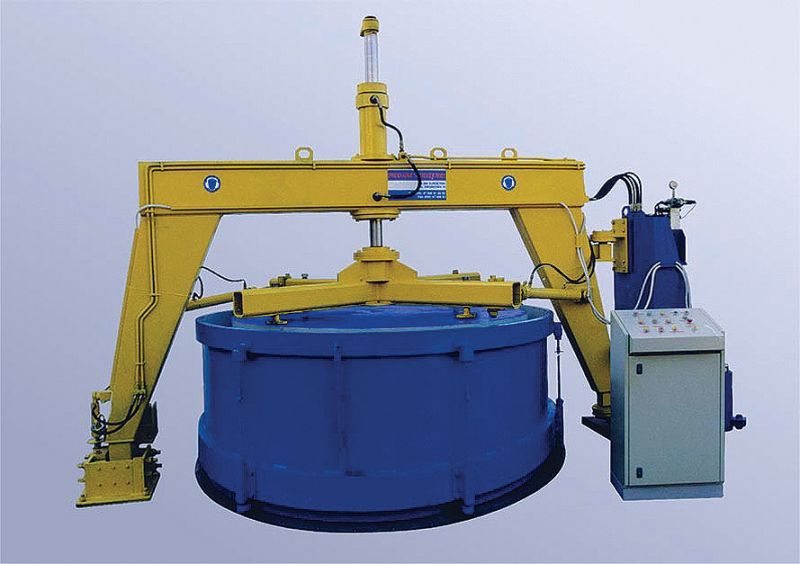

Urządzenie formujące UFK - 2.0

Urządzenie formujące do kręgów UFK-2.0 przeznaczone jest do produkcji kręgów betonowych bez stopki, łączonych na wpust o średnicy do 2000 mm i wysokości 1000 mm. Kręgi produkowane są w pozycji pionowej (wbudowania) na podkładach metalowych, przy zastosowaniu pierścieni kształtujących złącza kręgów.

Składa się z zainstalowanego poniżej poziomu posadzki stołu wibracyjnego z przykręconym rdzeniem na którym przy pomocy urządzenia dźwigowego umiejscawia się płaszcz formy ze spoczywającym pierścieniem dolnym, kształtującym złącze dolne kręgu. Kształt górnego wpustu oraz stabilizację formy podczas wibrowania uzyskuje się poprzez opuszczenie pierścienia górnego zainstalowanego na ruchomej ramie obrotowej urządzenia formującego. Opuszczanie pierścienia jest realizowane za pomocą siłownika hydraulicznego. Siłowniki pierścienia formującego wykonują dodatkowe ruchy zacierające.

Dane techniczne:

pow. produkcyjno-magazynowa150m2
czas jednego zaformowania10min.
wydajność na 1 zmianę roboczą40szt.
napięcie prądu-zasilanie230/400V
ciężar urządzenia1,5Mg
moc zainstalowana7,4kW

Wyposażenie dodatkowe:

pierścień formujący wpust dolny40szt.
zawiesie dźwigowe lub trawersa1szt.
urządzenie dźwigowe - do:2,5Mg
kosz zasypowy - zasypnik1szt.
sprzęt pomocniczy1kpl
